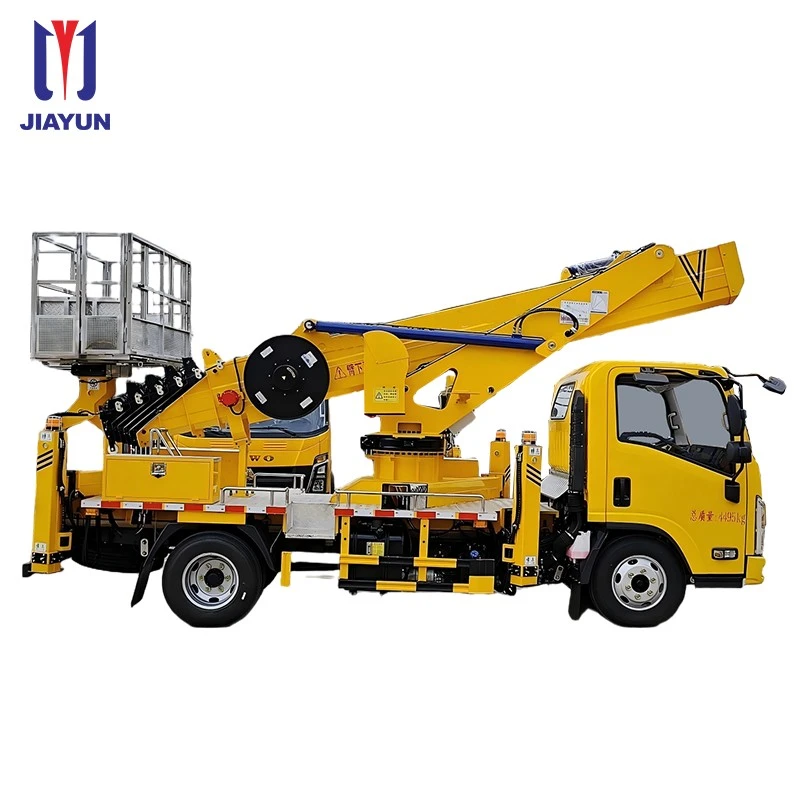

Isuzu Aerial Work Platform je specializované vozidlo navržené pro efektivní a bezpečné-operace ve velkých nadmořských výškách. Je postaven na spolehlivém podvozku Jiangxi Isuzu a integruje pokročilou technologii vybavení horní-karosérie a komplexní bezpečnostní konfigurace, díky čemuž je ideální pro širokou škálu scénářů práce ve vysokých-nadmořských výškách, včetně komunálního inženýrství, napájení, telekomunikací a terénních úprav.
Aplikační scénáře
Isuzu Aerial Work Platform je široce použitelná pro následující úlohy ve velkých{0}}nadmořských výškách:
Údržba a montáž městských pouličních lamp
Revize a montáž elektrického vedení
Prořezávání stromů a údržba zahrady
Čištění a výstavba vnějších stěn budov
Instalace a údržba billboardů
Údržba komunikačních základnových stanic
A další různé-provozní potřeby ve velkých nadmořských výškách
Hlavní technické parametry
|
Parametry vozidla |
|
|
Celkové rozměry (D*Š*V) |
5995*2030*3300 (mm) |
|
Hrubá hmotnost |
4495 (kg) |
|
Pohotovostní hmotnost |
4300 (kg) |
|
Kapacita kabiny |
3 (osoby) |
|
Přední převis/zadní převis |
1090/1545 (mm) |
|
Úhel přiblížení/úhel odjezdu |
20/16 ( stupeň ) |
|
Parametry podvozku |
|
|
Značka podvozku |
Značka Isuzu |
|
Počet náprav |
2 |
|
Rozvor kol |
3360 (mm) |
|
Počet pneumatik |
6 |
|
Specifikace pneumatik |
7,00 R16LT |
|
Typ paliva |
Diesel |
|
Motor |
126 koní |
|
Přenos |
5 ozubených kol |
|
Prostor kabiny |
Jedna řada |
|
Brzdový systém |
Pneumatické brzdění |
|
Ostatní |
Vybaveno klimatizací, posilovačem řízení, ABS, elektrickým ovládáním oken, multifunkčním volantem- |
|
Parametry horní montáže |
|
|
Maximální pracovní výška |
33 (m) |
|
Pracovní poloměr při maximální výšce |
3.6 (m) |
|
Maximální pracovní rádius |
22 (m) |
|
Pracovní výška u Max Radius |
5 (m) |
|
Typ výložníku |
X-typ Outrigger |
|
Ocelový model výložníku |
HG785 |
|
Rozpětí výložníků (příčné) |
5900 (mm) |
|
Rozpětí výložníku (podélné) |
5900 (mm) |
|
Model z oceli |
BS960 |
|
Boom Luffing Time |
95 s |
|
Rychlost otáčení výložníku |
105(s/r) |
|
Popis výložníku |
14-stranný, 7dílný výložník, lamelový řetěz, synchronní teleskopická konstrukce; Tloušťka výložníku: 4/4/4/4/3/3/3 (mm); Dvojité zvedací válce s nevýbušným ventilem; 21palcové otočné ložisko |
|
Doba zatažení/rozmístění výložníku |
140 s |
|
Materiál platformy těla |
Hliníková slitina |
|
Materiál oplocení těla |
Nerez |
|
Provoz-vypínače |
Ruční provoz |
|
Jmenovité zatížení pracovního koše |
200 (kg) |
|
Rozměry rámu koše (LWH) |
1600/1800/2000*700*1000 (mm) |
|
Materiál rámu koše |
Nerezová ocel/slitina hliníku |
|
Pokyny pro vyrovnání koše |
Hydraulické automatické vyrovnávání |
|
Struktura rámu koše |
Teleskopická konstrukce/skládací konstrukce |
|
Konstrukce hydraulického čerpadla |
Zubové čerpadlo |
|
Tlak hydraulického čerpadla |
20-25 (Mpa) |
|
Třída hydraulického oleje |
L-HM32 nebo L-HM46 (vysoký tlak) |
|
Kapacita hydraulické nádrže |
120 (L) |
|
Popis hydraulické nádrže |
Zobrazuje hladinu oleje a teplotu; má odtokový otvor; výstup oleje (do čerpadla) s rukojetí spínače |
|
Operace (3 místa) |
Elektrická řídicí jednotka, dálkový ovladač, střední točna (obsluhuje pouze zkušený personál) |
|
Popis řídicího systému |
Elektro-hydraulický proporcionální systém, plynulá regulace otáček, propojený provoz |
|
Ostatní |
Vybaveno-palubním měřičem hladiny, dvěma bateriemi, nouzovým čerpadlem, olejovým chladičem, invertorem, šipkou, nouzovým zastavením, výstražným světlem, lampou, alarmem měkké výsuvy Volitelně: hydraulický hák navijáku, horní kabina Koš s 9palcovým otočným ložiskem |
